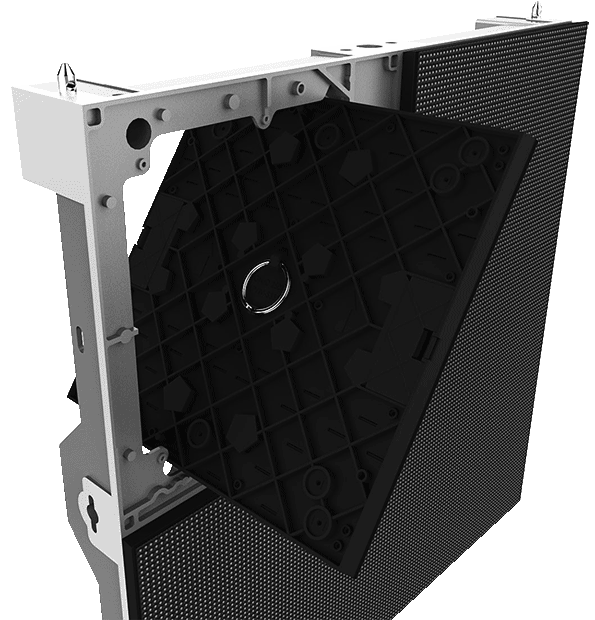

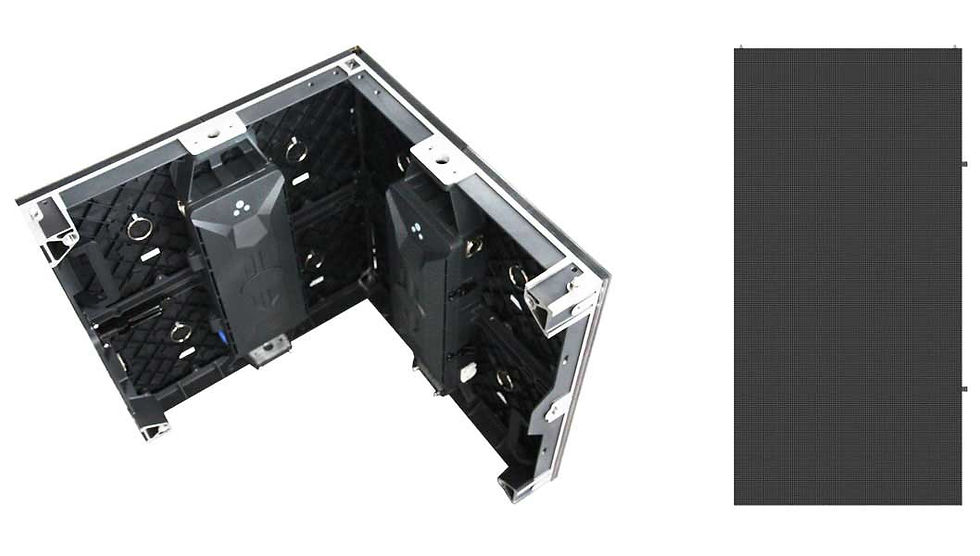

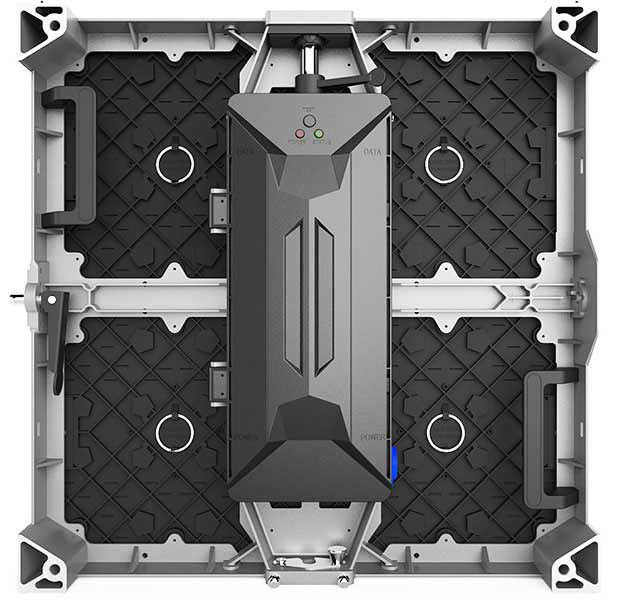

WLR Series

Technical specifications


Parameters
Value
Physical
Pixel Configuration
SMD2020
     Parameter
Pixel Pitch （mm）
3.9

Pixel matrix per panel
128*128

Pixel density（pixels/sq.m.）
65536

Cabinet Dimensions (LxWxH)/（mm）
500*500*83

Module Dimensions (LxWxH)/（mm）
250*250

Panel material
Die Casting Aluminum

Cabinet weight (kg/panel)
7.5

Module weight (kg/panel)
0.6
Electronic
Color Grayscale (Bit)
13bit
     Parameter
Gray Scale per Color （level)
8192

Refresh Rate（Hz）
1920--3840

Driving Type
16-Jan

Signal Transmission Distance （m）
CAT5 cable:＜100 m;

     Single mode fiber:＜10 km
Optical
Brightness（nit）
1000
     Parameter
Optimal Horizontal Viewing Angle（°）
160

Optimal Vertical Viewing Angle（°）
160
Electrical
AC Input Voltage（V）
AC: 220V±10%
     Parameter
AC Input Frequency（Hz）
50

AC Input Power Maximum Value（W/m2）
456

AC Input Power Typical Value（W/m2）
152
Circumstance
Storage Temperature（℃）
-100
     Parameter
Working Temperature (℃)
0-45

IP rating (Front/Rear)
IP40/IP21

Storage Humidity (RH)
10%~90% non-condensing

Working Humidity (RH)
10%~60% non-condensing

Lifetime Typical Value（hrs）
1E+05
Installation Type
Cabinet installation type
Fix
